干变综合监测装置

一、系统概述
本装置主要用于干式变压器负载侧电压、电流监测、母排与变压器接头温度监测、绕组温度监测、4路无源开关量输入以及2路开关量报警输出。监控主机循环显示三相电压电流、变压器绕组温度以及变压器接头温度数据 。当变压器绕组温度超过报警设定值后，风机开关量输出节点闭合，启动风机对变压器进行降温，当超过设定的跳闸温度值后，跳闸开关量输出节点闭合，同时报警指示灯点亮。监控主机具备数据上传功能，通讯接口采用RS-485方式。支持ModbusRTU通讯协议。

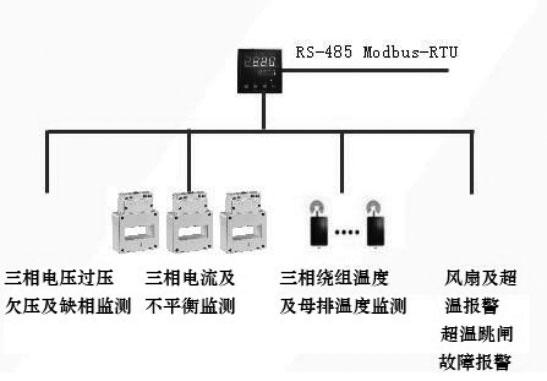

二、拓扑图

三、技术参数

电源           AC220V

温度精度    ±1℃

电压精度    读数的0.5%

电流精度    读数的0.5%
